Bride à collerette à souder en 1092-1 type 11 b - acier p245gh - PN16 (DN200 à 700)

Name: Bride à collerette à souder en 1092-1 type 11 b - acier p245gh - PN16 (DN200 à 700)
Brand: Codital
SKU: 4105

Réf. 4105

Bride conforme à la norme EN 1092-1.
type 11 B avec portée de joint surélevée.
Acier P245GH+N (avec traitement de normalisation selon EN 10222-2).
Gabarit de montage (GN) et pression (PN) :
- PN/GN 16 (DN 200 à DN 700)
Marquage et traçabilité totale (référence, norme, type, PN, DN, matière, n de lot).
Certificat 3.1 sur demande.

En cas de diamètre manquant en stock,
consulter le produit 4005

Voir le Kit ILV Raccords fonte et acier

Voir toutes les configurations

Réf. 4105
Données techniques

DN	Tube	PN - GN	Trous	Code
200	219,1	16	12	4004105020000	1	80
250	273	16	12	4004105025000	1	50
300	323,9	16	12	4004105030000	1	40
350	355,6	16	16	4004105035000	1	25
400	406,4	16	16	4004105040000	1	20
450	457	16	20	4004105045000	1
500	508	16	20	4004105050000	1
600	610	16	20	4004105060000	1
700	711	16	24	4004105070000	1

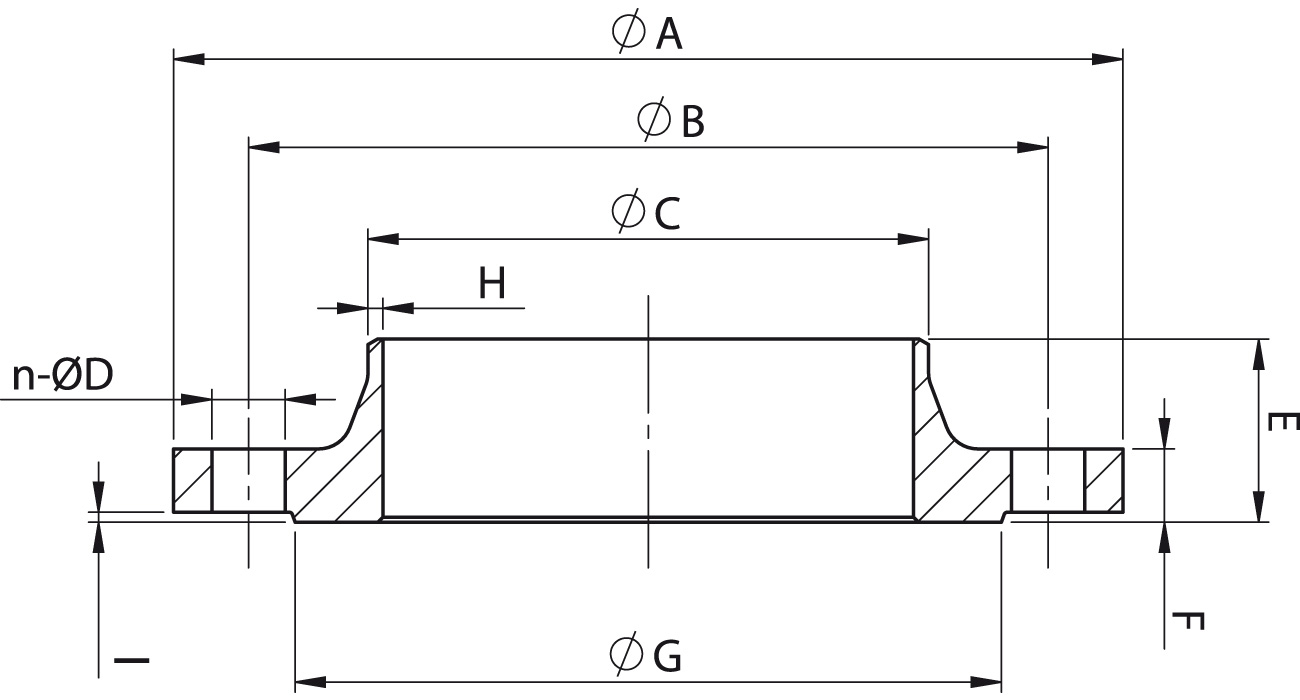

DN	Tube	PN - GN	Trous	Ø A	Ø B	Ø C	n - Ø D	Boulon	E	F	Ø G	Ø H	I	Poids
200	219,1	16	12	340	295	219,1	12 x 22	M20	62	24	268	6,3	3	11,5
250	273	16	12	405	355	273	12 x 26	M24	70	26	320	6,3	3	16,7
300	323,9	16	12	460	410	323,9	12 x 26	M24	78	28	378	7,1	4	22,1
350	355,6	16	16	520	470	355,6	16 x 26	M24	82	30	438	8	4	32,8
400	406,4	16	16	580	525	406,4	16 x 30	M27	85	32	490	8	4	41,1
450	457	16	20	640	585	457	20 x 30	M27	83	34	550	8	4	50,6
500	508	16	20	715	650	508	20 x 33	M30	84	36	610	8	4	66,2
600	610	16	20	840	770	610	20 x 36	M33	88	40	725	10	5	93
700	711	16	24	910	840	711	24 x 36	M33	104	40	795	10	5	96,5
