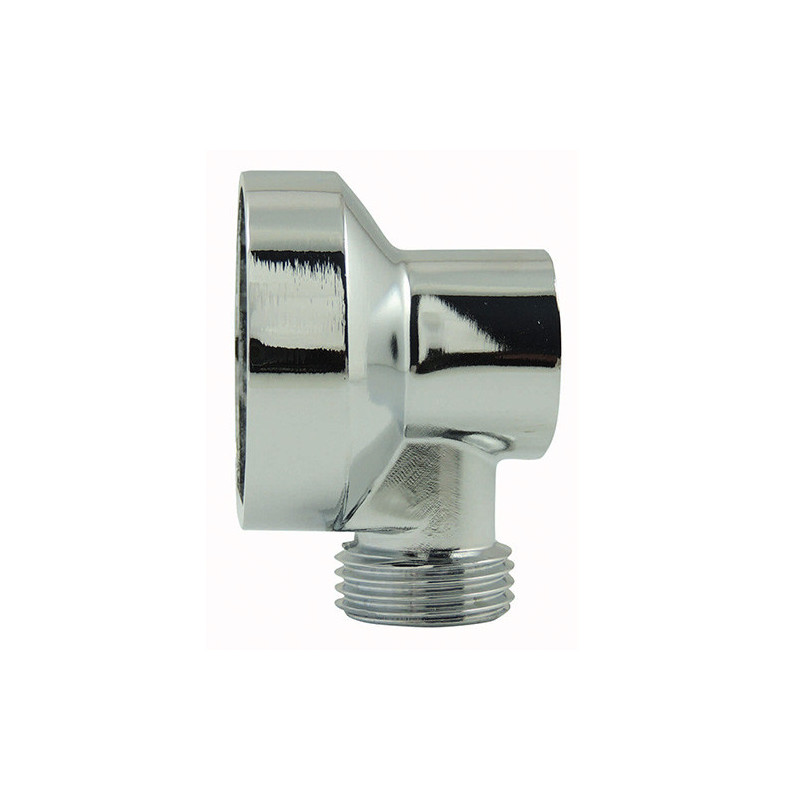

Aplique mural cromada base elevada sin tuerca, latón, PN10

Ref. 1173
Condiciones de uso
• Aplicaciones : Abastecimiento de agua potable, tratamiento de aguas, red de saneamiento, irrigación.
• Fluidos : Agua potable, agua glicolada, fluidos no agresivos.
• Presión : PN 16 bar.
• Temperatura : -5°C / +70°C.

Certificaciones
• ACS : Según el decreto francés en relación al consumo humano.
• CE : Según la directiva 2014/68/EU.

Características técnicas
• Cuerpo de fundición dúctil EN-GJS-400-15 (GGG-40) con recubrimiento epoxi. Distancia entre caras según EN 558-1 serie 20.
• Palanca de aluminio con cierre en 10 posiciones entre 0 y 90° + Recub. epoxi.
• Mariposa de fundición dúctil EN-GJS-400-15 (GGG-40) recubrimiento epoxi 300μm.
• Conexión entre bridas mediante orejetas roscadas (EN 1092 PN10-16).
• Platina & eje ISO 5211 para motorización.
• Eje pasante de acero inoxidable AISI 410, no eyectable, con indicador de posición de la mariposa. Accionamiento de la mariposa mediante mecanizado cuadrado de precisión (sin pasador).
• Asiento de EPDM montar con cola de milano y desmontable.
• Anillo de eje de EPDM que garantizan una perfecta alineación y limitan la fricción.
• Cuello alargado para el aislamiento térmico.
• Placa de identificación con trazabilidad completa : PN, DN, número de lote, materiales y logotipos (CODITAL, ACS y CE).
ILV Ver el kit ILV Valvulas
  • ACS
  • 4MS
  • CE
Ver todas las configuraciones
DN PN Brides Carré Código EAN UV Cantidad
50 16 GN10-16 9 2011730005000 3660360222855 1
65 16 GN10-16 9 2011730006500 3660360222862 1
80 16 GN10-16 9 2011730008000 3660360222879 1
100 16 GN10-16 11 2011730010000 3660360222886 1
125 16 GN10-16 14 2011730012500 3660360222893 1
150 16 GN10-16 14 2011730015000 3660360222909 1
200 10 GN10 17 2011730020000 3660360222916 1
