Válvulas reductoras

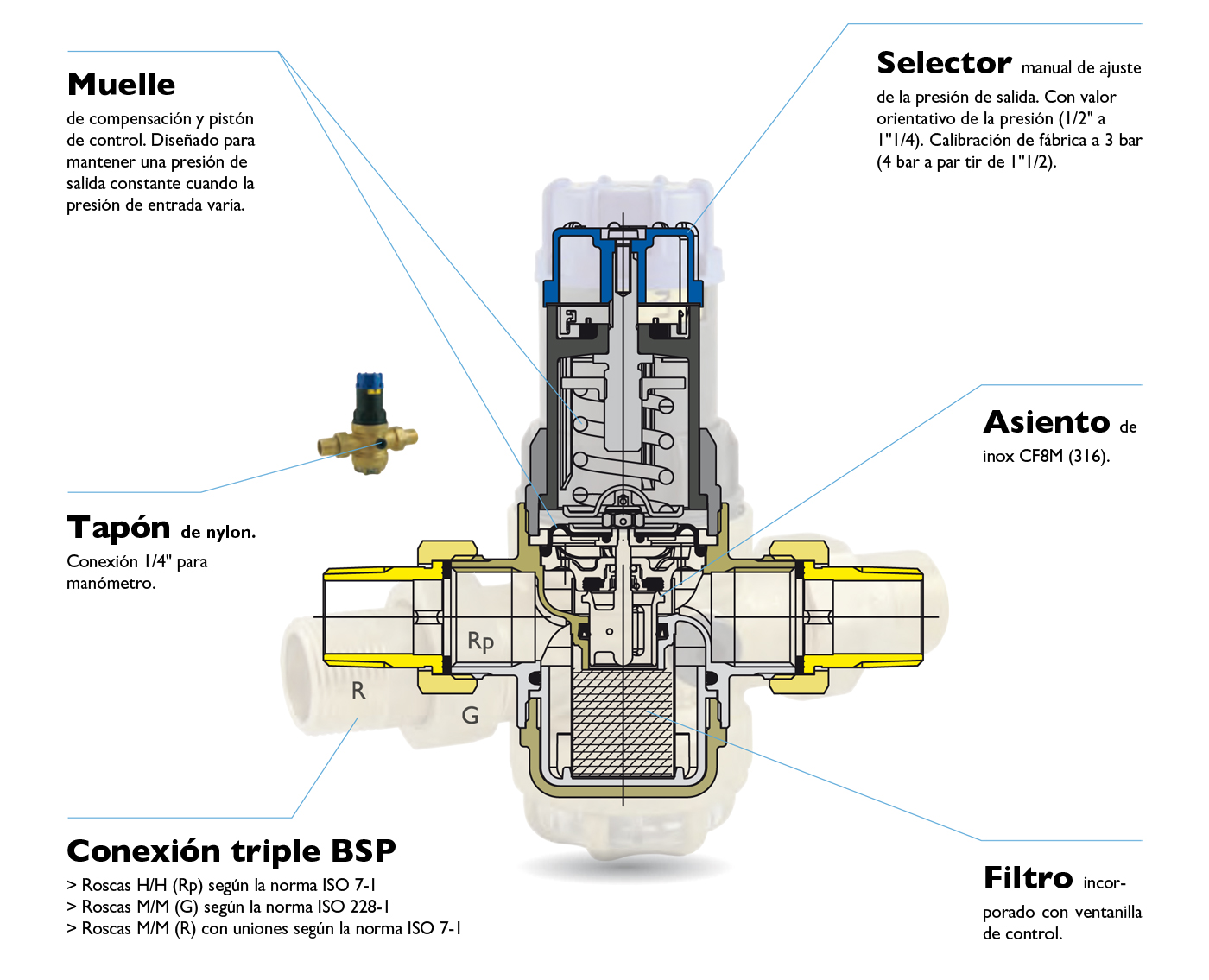

VÁLVULAS REDUCTORAS DE PRESIÓN CON PISTÓN

ISO 228-1
0 °C
+ 80 / + 120 °C

USO
Agua, agua potable, climatización, fluidos no agresivos

MONTAJE vertical u horizontal

FLECHA en el cuerpo para indicar la dirección del flujo

DESMONTAJE posible para el mantenimiento

PRESIÓN AJUSTABLE (ajuste de fábrica a 3 bar)

FUNCIÓN ESTABILIZADORA:
Cuando la presión de entrada varía, la presión de salida solo varía de 8% de la variatión (ej.: entrada +5 bar → salida +0.4 bar). El impacto es insignificante para el usuario.

VÁLVULAS REDUCTORAS DE PRESIÓN DE MEMBRANA

MM
ISO 7-1 (R/Rp)
Union (G) ISO 228-1
- 10 °C
+ 70 °C

USO
Agua, climatización, fluidos no agresivos

MONTAJE vertical u horizontal

FLECHA en el cuerpo para indicar la dirección del flujo

DESMONTAJE posible para el mantenimiento

PRESIÓN ajustable (ajuste de fábrica a 3 bar o 4 bar)

ESTABILIZADORA de presión

Contadores de agua

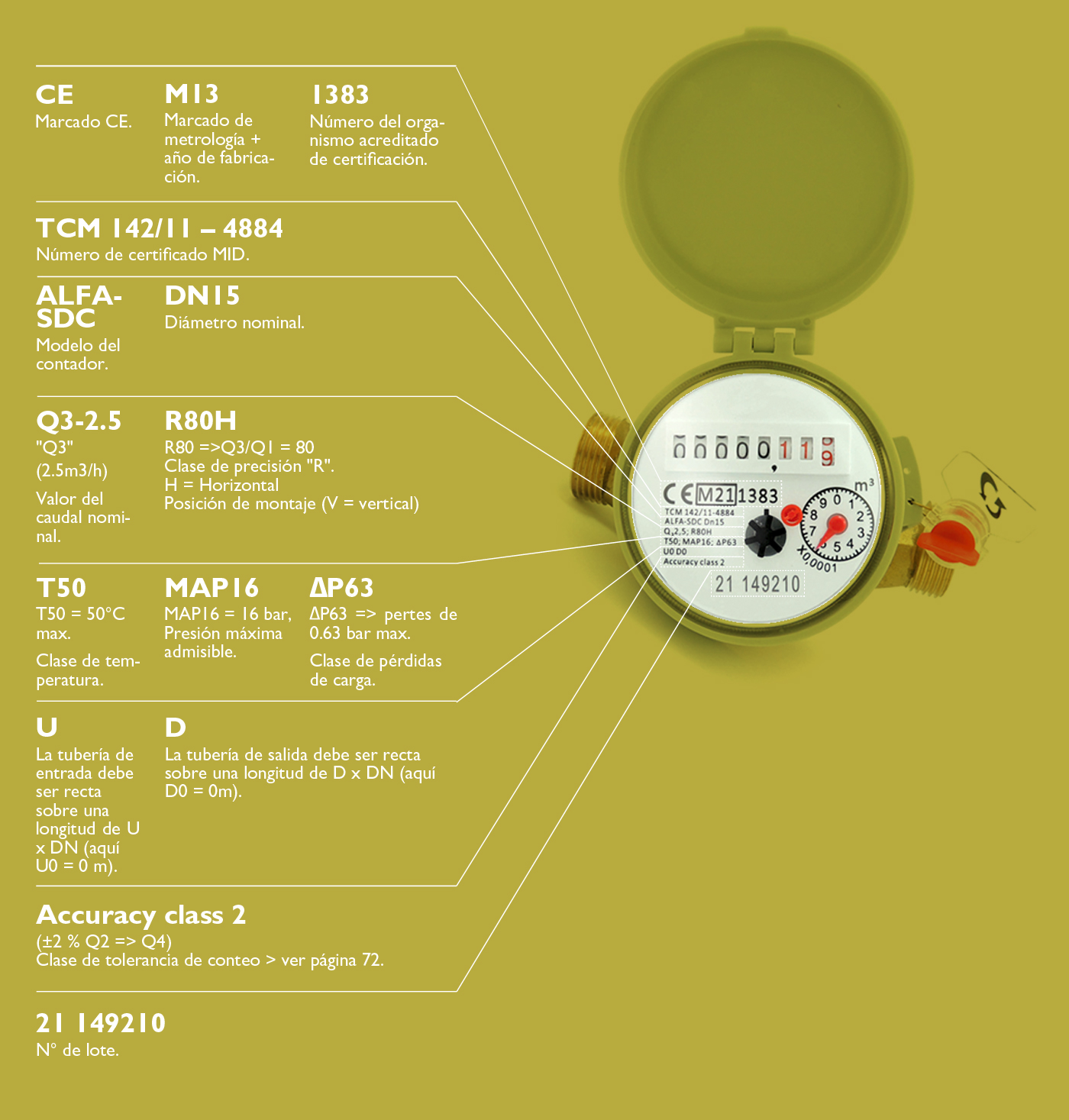

MARCADO DEL CONTADOR MID

Manómetros

MANÓMETROS CODITAL – NORMA EN 837-1

EMBALAJE Bolsa individual

PRODUCTOS diseñado, fabricado y controlado según la norma EN 837-1
Control 100% con 5 puntos de medición
Clase de precisión 1.6 (±1.6% del rango de medición)
Mecanismo de latón con tubo de Bourdon de cobre
Todos los rangos de medición disponible de -1 a 1000 bar
Conexiones axial o radial de laton con rosca macho BSPP (ISO 228-1)
Cajas de inox 304 con amortiguador de silicona.
Adecuada para las aplicaciones sometidas a las vibraciones o en ambientes húmedas (condensación

USO
Fluidos : Todos los medios compatibles con el latón y el cobra. Excepto medios de alta viscosidad o cristalizando / Sustancias peligrosas o sujetas a una reglamentación especial (ex: oxígeno, gas, combustibles, agentes tóxicos, ...)

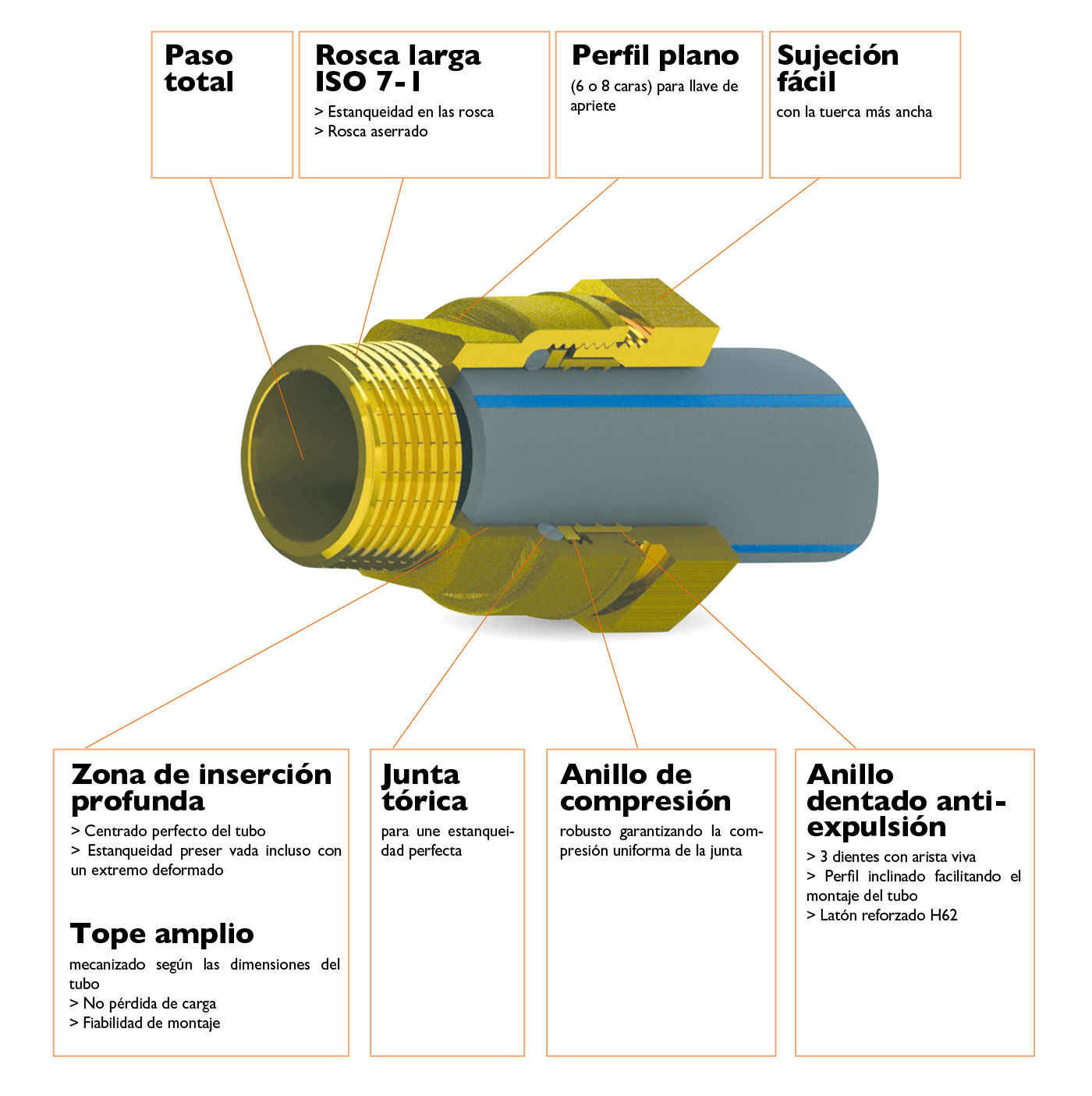

7000 serie

En los últimos 25 años, la serie "7000 Classic" se ha convertido en una referencia esencial en el mercado de suministro de agua potable por su calidad, fiabilidad y evolución para cumplir con los requisitos técnicos cada vez más estrictos. Diseñada por los ingenieros de nuestra oficina de diseño, la serie "7000 Classic" garantiza la trazabilidad, la longevidad y la facilidad de montaje, así como el respeto por el medio ambiente, la salud y el cumplimiento de las normas europeas.

USO
Suministro de agua potable, irrigación y riego

DISEÑO
Norma DIN 8076

MATERIA
Cuerpo y tuerca de latón forjado CW617N
Anillo de compresión de latón CW617N
Anillo dentado de latón H62
Junta tórica de NBR o EPDM
Pernos de inox 304 (desde DN75)

Rosca ISO 7-1
macho conico "R" / hembra cilindrico "Rp"
0 °C / + 70 °C
PN 25 Ø 16 au Ø 63
PN 16 Ø 75 au Ø 90

Marcado para una identificación y trazabilidad totales

7000L serie

USO
Agua y construcción

ISO 228-1
0 °C / + 70 °C
16 bar

ACCESORIOS DE COMPRESIÓN PARA TUBO PE

Sistema multicapa

SISTEMA MULTICAPA ACCESORIOS PRESS FITTINGS Y TUBOS PEXb-AL-PEXb

USO
Sanitarios, climatización.

DISEÑO
Según las normas ISO 21003 y NF 545.

MATERIA
Accesorio :
• Latón CW617N según EN 12165 con cumplimiento de requisitos 4MS.
• Anillo de engaste de inox 304.
• Junta tórica de EPDM.
Tubo :
• PE-Xb/AL/PE-Xb: Polietileno reticulado.
• Aluminio soldado.

TH (série 25) Ø16 > Ø32
TH-U (série 26) Ø40 > Ø75
ISO 228-1 (BSPP)
PEXb-AL-PEXb
-20 + 95°C

10 bar
Cl.2 = 10 bar - Cl.4 = 10 bar - Cl.5 = 6 bar

La norma NF 545 exige una combinación de tubos y racores CODITAL SYSTEM.

ETIQUETAS CON CÓDIGO DE BARRAS, UNITARIO KIT SERIE ACCESORIOS PARA ROSCAR BSP

TUBOS MULTICAPA

INFO +++

Tabla comparativa de los tubos

Características PEXb/AL/PEXb
CODITAL SYSTEM®		 PERT/AL/PERT PEHD/AL/PEHD PER CUIVRE
Resistencia mecánica ++ ++ ++ + +++
Flexibilidad ++ ++ ++ +++ +
Implementación +++ +++ +++ ++ +
Vida útil +++ +++ ++ ++ +++
Vida útil a alta temperatura +++ ++ + ++ +++
Resistencia a la presión ++ ++ ++ ++ +++
Estabilidad térmica +++ +++ +++ + +++
Resistencia a la corrosión +++ +++ +++ +++ ++
Resistencia a los rayos UV +++ +++ +++ + +++
Aspecto visual para interiores +++ +++ +++ + +

CODITAL SYSTEM® ofrece una amplia gama de tubos en diferentes formatos

TUBO DESNUDO EN BARRA TUBO DESNUDO EN ROLLO TUBO CORRUGADO EN ROLLO TUBO AISLADO EN ROLLO
255T Ø16 → Ø75 255C Ø16 → Ø32 255G Ø16 → Ø32 255I Ø16 → Ø32

Ø

16X2.0

20X2.0

25X2.5

26X3.0

32X3.0

40X4.0

50X4.5

63X6.0

75X7.5
RESISTANCIA A LA CORROSIÓN
BUENA DURABILIDAD UV

Los tubos se entregan con tapas que protegen los extremos de la deformación y la entrada de impurezas.

ACCESORIOS PRESS FITTING

El accesorio CODITAL SYSTEM® SERIE 25 se basa en un perfil de engarce TH. Este es el perfil más común y predominante en el mercado de sistemas multicapa.

El accesorio CODITAL SYSTEM® SERIE 26 ofrece un diseño de engarzado multiperfil TH y U.

Para roscar bsp

ACCESORIOS PARA ROSCAR BSP

ISO 228-1 (BSPP)
Dependiendo del material de sellado.
16 bar

USO
Plomería general

DISEÑO
Accesorios de latón para roscar Codital :
El accesorio universal > Page 130

MATERIA
Latón CW617N apropiado para el agua potable

ETIQUETAS CON CÓDIGO DE BARRAS KIT SERIE ACCESORIOS PARA ROSCAR BSP

ACCESORIOS DE LATÓN PARA ROSCAR CODITAL - EL ACCESORIO UNIVERSAL

ACCESORIOS PARA ROSCAR BSP

Acabado y mecanizado de alta calidad. Mecanizado CNC según procesos de fabricación exigentes. Mejor control a cada etapa de fabricación. Acabado cuidadoso, no rebaba, no viruta

Estanqueidad por junta plana garantizada. Específicamente diseño para realizar la estanqueidad con una junta plana*. La junta está siempre comprimido, incluida las más delgadas (espesor desde 1 mm). Longitud útil de roscado óptima. No interrupción antes de la compresión de la junta. Asientos planos y grandes en las roscas machos y hembras.

* Nosotros accesorios se montan también con cualquier otro sellador (hilo de teflón, lino, pegamento, etc.).

Accesorios fundición maleable Núcleo blanco EN 10242

ACCESORIOS FUNDICIÓN MALEABLE NÚCLEO BLANCO

USO
Agua, gas, vapor, líquidos y gas no corrosivos. Sistemas HVAC.

DISEÑO
Los accesorios se fabrican según las normas EN 10242 y ISO 49.

MATERIA
Grado del material : EN-GJMW-400-5 según la norma EN 1562.
Accesorios pueden ser negro o galvanizado (70μm). Ambos están protegidos contra la corrosión para preservar los accesorios.

TEST
100 % de nustros accesorios están probados en estanqueidad.

Todas las conexiones roscadas cumplen la norma ISO 7-1 (BSPT), con rosca macho cónica (R) y rosca hembra cilíndrica (Rp). Tuercas locas para unión cumplen la norma ISO 228-1 (BSPP).

Presión (bar)


Temperatura (°C)

Limitación para accesorio con junta de fibra : 160°C / Vapor 120°C.

KIT ACCESORIOS FUNDICIÓN MALEABLE NÚCLEO BLANCO NEGRO/GALVANIZADO

CALIDAD NÚCLEO BLANCO

= ALTA RESISTENCIA A LAS SOLICITACIONES MECÁNICAS

SUJECIÓN - ALINEACIÓN DE LOS TUBOS - DILATACIÓN - PRESIÓN - VIBRACIÓN

ENSAYO DE RESISTENCIA AL APLASTAMIENTO

NÚCLEO BLANCO OTROS FUNDICIÓN DE HIERRO

Nuestros accesorios están fabricados en fundición maleable de núcleo blanco, resultado de un tratamiento térmico de descarburación que mejora la elasticidad del metal y proporciona una excelente capacidad de deformación bajo tensión sin fisurarse.

OBSERVACIÓN MICROGRÁFICA CON/SIN TRATAMIENTO TÉRMICO

Tratamiento térmico 60 h a 1030°C
Esta operación consiste en eliminar el carbón de las capas superiores del material (descarburación). Por lo tanto, las propiedades mecánicas del material se mejoran, en particular la maleabilidad, ofreciendo así una mejor resistente al desgarro.

Bridas de acero

USO
Universales y se adaptan a todas sus aplicaciones industriales.

DISEÑO
Las bridas CODITAL se fabrican según la norma EN 1092-1.
Este estándar europeo cumple con los requisitos esenciales de la directiva 2014/68/UE, relativa a los equipos a presión.
EN1092-1 se ha elaborado a partir de la norma internacional ISO 7005-1 que incluya en su ámbito de aplicación las bridas de origen DIN.
Por consiguiente, nuestras bridas son universales y se adaptan a todas sus aplicaciones industriales.
Para más información relativa a la utilización y características de nuestras bridas, consulte la norma EN 1092-1.

PROTECCIÓN ANTICORROSIVA “GALVA”
Para aumentar la resistencia contra la corrosión, estamos realizando electro-galvanización (capa de 0.015mm) a petición del cliente.
Para calcular el precio de una brida galvanizada, añadir 50% a la tarifa publicada.

MARCADO Y TRAZABILIDAD
Cada brida está marcada según la norma EN 1092-1. Esta garantiza:
- La total trazabilidad de los materiales
- Una identificación rápida de la brida
- La provisión de certificado de análisis de materia 3.1 según la norma EN 10204
Los certificados 3.1 están disponibles a petición, gastos adicionales se aplican.

MATERIA
Acero grados :
S235JR
P245GH+N

EMBALAJE :
Unidad o caja de madera

Certificado de inspección 3.1 según EN 10204
Análisis de materiales y trazabilidad total del producto.
Disponible a petición , gastos adicionales se aplican.

MARCADO Y TRAZABILIDAD

DN GN 10 GN 16 GN 25 GN 40
ØA ØB n × ØD (F) ØA ØB n × ØD (F) ØA ØB n × ØD (F) ØA ØB n × ØD (F)
15 95 65 4 × 14 (M12) 95 65 4 × 14 (M12) 95 65 4 × 14 (M12) 95 65 4 × 14 (M12)
20 105 75 4 × 14 (M12) 105 75 4 × 14 (M12) 105 75 4 × 14 (M12) 105 75 4 × 14 (M12)
25 115 85 4 × 14 (M12) 115 85 4 × 14 (M12) 115 85 4 × 14 (M12) 115 85 4 × 14 (M12)
32 140 100 4 × 18 (M16) 140 100 4 × 18 (M16) 140 100 4 × 18 (M16) 140 100 4 × 18 (M16)
40 150 110 4 × 18 (M16) 150 110 4 × 18 (M16) 150 110 4 × 18 (M16) 150 110 4 × 18 (M16)
50 165 125 4 × 18 (M16) 165 125 4 × 18 (M16) 165 125 4 × 18 (M16) 165 125 4 × 18 (M16)
65 185 145 8 × 18 (M16) 185 145 8 × 18 (M16) 185 145 8 × 18 (M16) 185 145 8 × 18 (M16)
80 200 160 8 × 18 (M16) 200 160 8 × 18 (M16) 200 160 8 × 18 (M16) 200 160 8 × 18 (M16)
100 220 180 8 × 18 (M16) 220 180 8 × 18 (M16) 235 190 8 × 22 (M20) 270 200 8 × 22 (M20)
125 250 210 8 × 18 (M16) 250 210 8 × 18 (M16) 270 220 8 × 26 (M24) 300 250 8 × 26 (M24)
150 285 240 8 × 22 (M20) 285 240 8 × 22 (M20) 300 250 8 × 26 (M24) 330 295 12 × 30 (M27)
175* 315 270 8 × 22 (M20) 315 270 8 × 22 (M20) 330 280 12 × 26 (M24) 375 320 12 × 30 (M27)
200 340 295 8 × 22 (M20) 340 295 12 × 22 (M20) 360 310 12 × 26 (M24) 405 340 12 × 30 (M27)
250 395 350 12 × 22 (M20) 405 355 12 × 26 (M24) 425 370 12 × 30 (M27) 450 385 12 × 30 (M27)
300 445 400 12 × 22 (M20) 460 410 12 × 26 (M24) 485 430 16 × 30 (M27) 515 450 16 × 33 (M30)
350 505 460 16 × 22 (M20) 520 470 16 × 26 (M24) 555 490 16 × 33 (M30) 580 510 16 × 33 (M30)
400 565 515 16 × 26 (M24) 580 525 16 × 30 (M27) 620 560 16 × 36 (M33) 660 585 16 × 39 (M33)
450 615 565 20 × 26 (M24) 640 585 20 × 30 (M27) 685 610 20 × 36 (M33) 730 660 20 × 39 (M36)
500 670 620 20 × 26 (M24) 715 650 20 × 33 (M30) 760 715 20 × 39 (M36) 805 730 20 × 42 (M39)
600 780 725 20 × 30 (M27) 840 770 20 × 36 (M33) 845 770 20 × 39 (M36) 890 795 20 × 48 (M45)
700 895 840 24 × 30 (M27) 910 840 24 × 36 (M33) 960 875 20 × 42 (M39) — — —

*No incluidos en la norma EN 1092-1

Niples

NIPLES DE ACERO

ISO 7-1 (BSPT) DISEÑO
Fabricados según la norma EN 10241 a partir de tubos de acero soldados.
20 bar MATERIAS
195T/S235

DIMENSIONES DE LOS TUBOS
Ø / DN D T
1/4″ 8 8x13 13,2 2,3
3/8″ 10 12x17 16,7 2,3
1/2″ 15 15x21 21,0 2,6
3/4″ 20 20x27 26,5 2,6
1″ 25 26x34 33,3 3,2
1″1/4 32 33x42 42,0 3,2
1″1/2 40 40x49 47,9 3,2
2″ 50 50x60 59,7 3,6
2″1/2 65 66x76 75,3 3,6
3″ 80 80x90 88,0 4,0
4″ 100 102x114 113,1 4,5

EMBALAJE Bolsa plástica individual (< Lg 400).

CÓDIGO DE BARRAS EN TODOS LOS PRODUCTOS.


Cartón

L 485 mm
W 320 mm
H 150/120 mm
Atado
Nipples de acero de 2500mm o superior, estan sujetas a una preparacion espicifica, todos los pedidos estaran sujeto a una tarifa de 20€ sin IVA.

Manguitos

MANGUITOS

ISO 7-1(BSPT)
Roscaparalelo (Rp).		 DISEÑO
Fabricados según la norma EN 10241 a partir de tubos de acero soldados o sin soldadura.
50 bar MATERIA
S235JR

EMBALAJE

Bolsa de plástico individual con código de barras.


Cartón

L 485 mm
W 320 mm
H 150/180 mm

KITNIPLES Y MANGUITOS DE ACERO

ISO 4144

ACCESORIOS DE ACERO INOXIDABLE - SERIE 8000

DISEÑO
Fabricados según la norma
ISO 4144.

MATERIA
Inox CF8M (316)
Acero inoxidable

ISO 7-1, (BSPT)
Rosca macho cónica (R) y rosca hembra cilindrica (Rp).
-20 °C / +220 °C

Presión (bar)

Temperatura (°C)
20 bar

Matériau conforme aux dispositions de l'arrêté du 25 juin 2020.


ETIQUETAS CON CÓDIGO DE BARRAS

Accesorios de acero - 3000 lbs

ACCESORIOS DE ACERO - 3000 LBS

Para roscar / Mixtos / Para soldar

DISEÑO
Fabricados según la norma ASME B16.11

MATERIA
Acero al carbono ASTM A105 / A105N

     Presión (bar)
          Temperatura (°C)

Certificado de inspección 3.1 según EN 10204
Análisis de materiales y trazabilidad total del producto.
Disponible a petición, gastos adicionales se aplican.

Accesorios pvc-u de presión PN16

ACCESORIOS PVC-U DE PRESIÓN PN16

USO
Para el abastecimiento de agua, la irrigación, el regadío, los sistemas de piscinas, la industria alimentaria, etc.

CONEXIÓN PARA ENCOLAR
Las conexiones para encolar se ajustan a la norma europea EN 1452.

CONEXIÓN PARA ROSCAR
Salvo indicación en contrario, todas las conexiones para roscar son roscas de gas según la norma ISO 228-1 (BSPP).

CONEXIÓN PARA BRIDAS
Las dimensiones de conexión de bridas cumplen la norma EN1092-1 y son compatibles con la mayoría de los equipos. Estas dimensiones están indicadas en la tabla P. 307

La presión nominal de uso está indicada en las tablas de cada producto. Las condiciones de servicio se relacionan también con la temperatura del fluido en conformidad con la tabla 1.

Presión (bar)
Temperatura (°C)


Consúltenos


ETIQUETAS CON CÓDIGO DE BARRAS, UNITARIO
(según referencia)
KIT ACCESORIOS PVC

De compresión

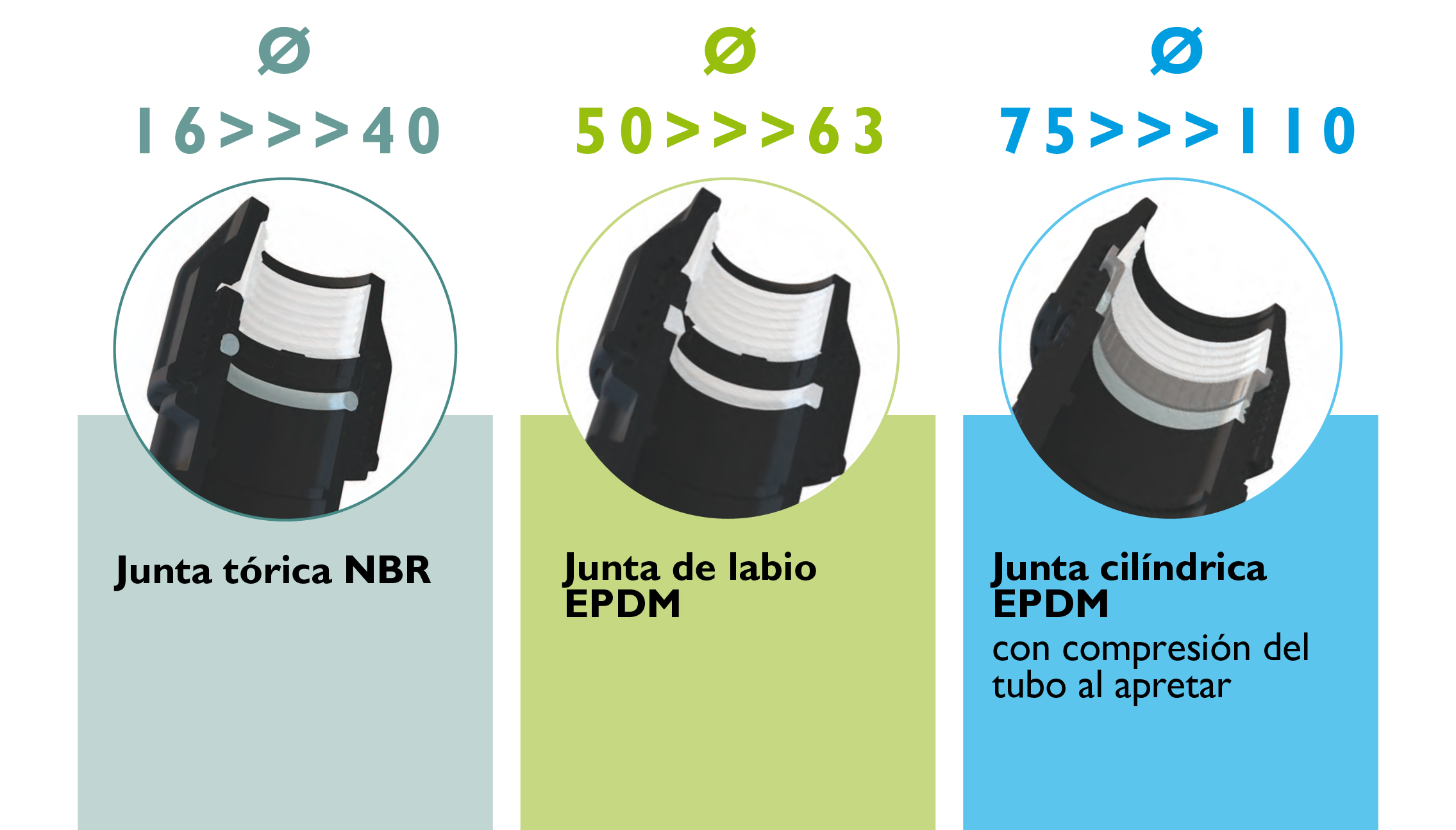

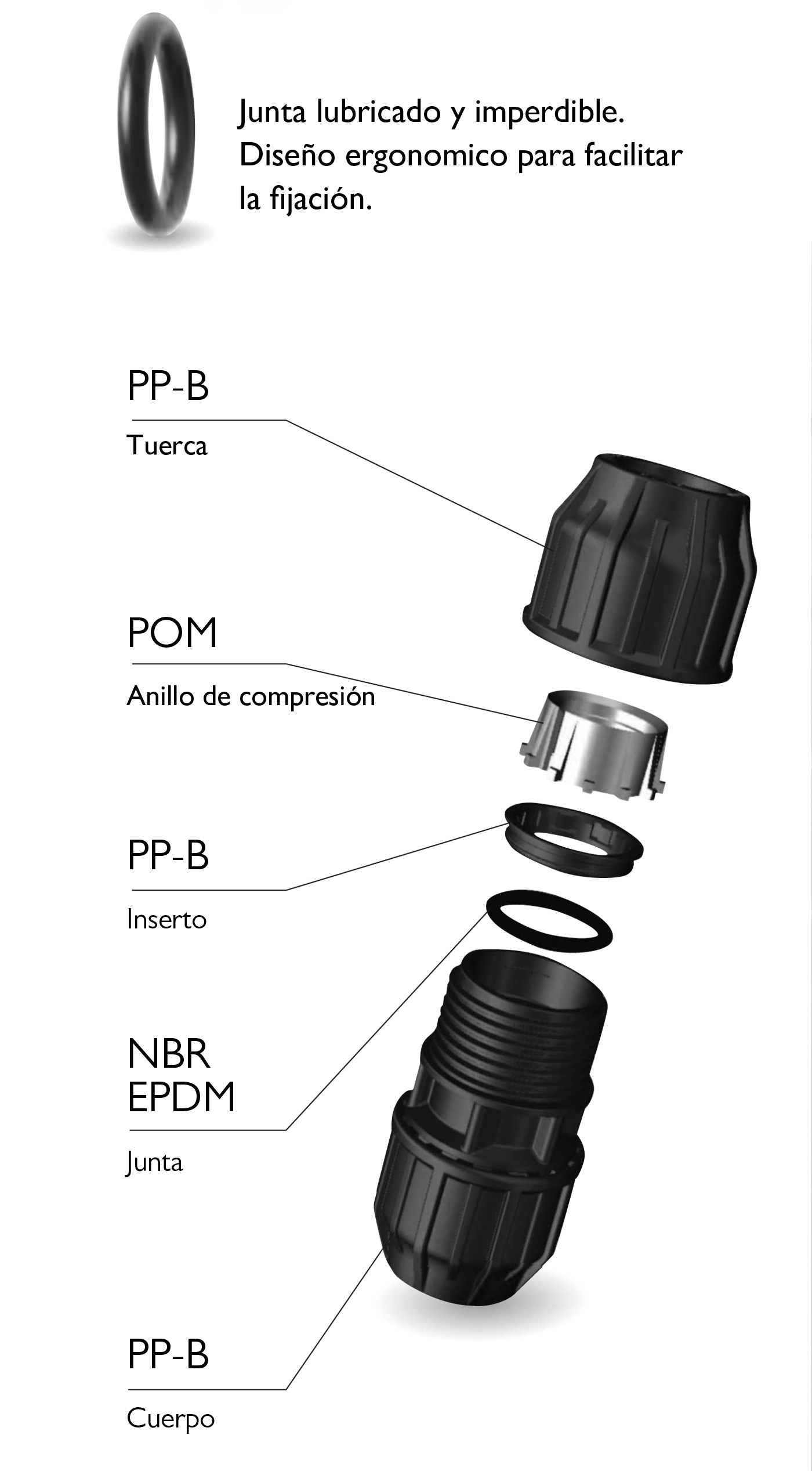

ACCESORIOS DE COMPRESIÓN PARA TUBO PE SERIE MÉTRICA

TUBOS
Nuestros accesorios permiten la conexión de tubos de polietileno de alta y baja densidad (HDPE, LDPE, PE40, PE63, PE80, PE100) que cumplen con las normas EN 1220, ISO 3607/14236 y DIN 8072/8074.

USO
Los accesorios de compresión polipropileno se destinan a muchas aplicaciones : agua, agua potable, alimentos, aceite, soluciones químicas, aire comprimido y gas. Para más informaciones, gracias de consultar el guía de medios de aplicación.
Nuestros accesorios se ajustan a los requisitos dimensionales de las siguientes normas : EN 712/713/715/911, ISO 3458/3459/3501/3503/14236, DIN 8076
Las conexiones roscadas cumplen con las normas ISO 7-1, DIN 2999 y BS 21.
Estos son accesorios BSPT, las conexiones machos son cónicas (R) y las conexiones hembras son cilíndricas (Rp) o cónicas (Rc) para tamaños de 4”.

La presión nominal está indicada en las tablas de cada producto. Las condiciones de servicio están también relacionados con la temperatura del fluido en conformidad con la tabla 1.

Presión (bar)

Temperatura (°C)


ETIQUETAS CON CÓDIGO DE BARRAS, UNITARIO
(según referencia)


KIT ACCESORIOS DE POLIPROPILENO

Junta lubricado y imperdible. Diseño ergonomico para facilitar la fijación.

NUEVO DISENO - INTRODUCCIÓN FÁCIL DEL TUBO PEHD

CODITAL perfecciona su gama de racores de compresión con el desarrollo de modelos “EASY SLIDE”, diseñados para facilitar la realización de grandes diámetros de tubo desde Ø50 hasta Ø110. Su diseño ha sido pensado para garantizar una inserción fácil y sin esfuerzo de los tubos, sin desmontar previamente el racor.

Estos nuevos productos completan una gama ya probada y reconocida en el mercado por su fiabilidad y facilidad de instalación. El diseño de la tuerca mejora con nuestro característico color AZUL.

Abrazaderas

COLLARINES DE TOMA

MATERIA
Cuerpo de polipropileno
Junta tórica de NBR
Pernos de acero galvanizado

EMBALAJE


Bolsa individual


Etiqueta con código de barras
KIT ACCESORIOS DE POLIPROPILENO

Válvulas

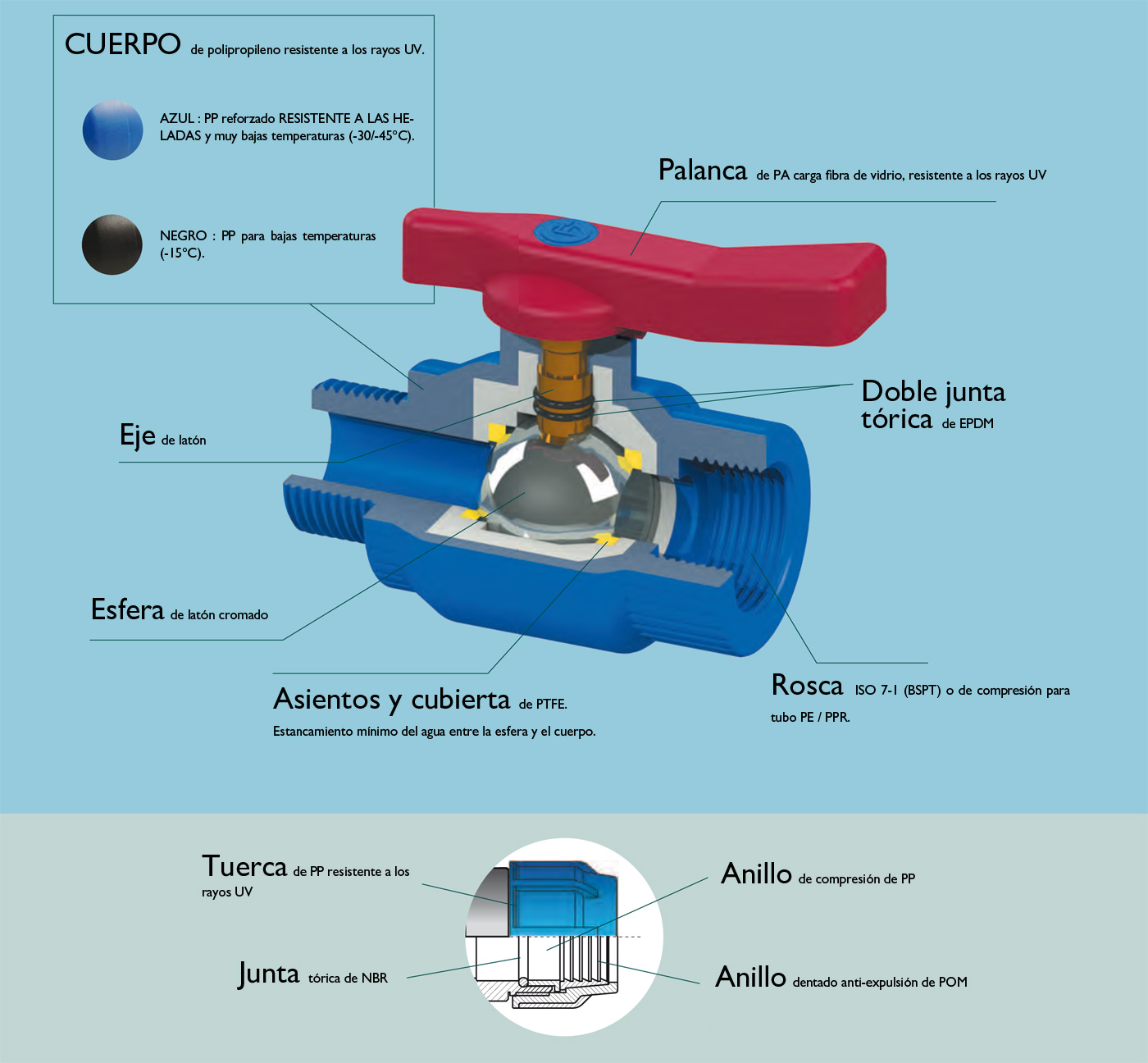

VÁLVULAS DE ESFERA ANTICONGELANTE

Esta válvula está especialmente recomendada para instalaciones en condiciones climáticas extremas. Un diseño innovador y materiales de alto rendimiento le otorgan una resistencia aumentada a los ciclos de congelación/descongelación y a los rayos UV.
